SECS Driver使用说明书
SECS Driver使用说明书
金南瓜科技有限公司
目录
1 简介
1. Secs Driver 由金南瓜科技提供，适用于半导体、光伏、面板、PCB等行业
支持C、C++、C#等编程语言（C#对应C#DLL库）
2. SECS Driver集成E5,E37的功能。支持主动或者被动模式通讯，实时接收数据和反馈通讯状态给上层应用。
3. 用户可以按照客户的要求(Space)或自己的需求，进行设计SECS编码。SECS Driver提供编辑SECS编码的接口。
4. 接口使用简单，支持多线异步调用，无需用户考虑多线程问题。SECS Driver支持用户多线程交互使用。
5. 金南瓜已经集成HSMS的功能处理，超时处理、Message等待接收超时、重试连接等。
2 使用
2.1 C/C++版本
2.1.1 导入资料
将以下文件添加到项目当中
–> JngHightSpeedSecsExport.h
–> JngSecsEx.h
–> JngSecsEx.cpp
代码文件
依赖库DLL
依赖Lib
2.1.2 添加依赖项
依赖性如下图
JngHightSpeedSecs.lib
2.1.3 添加文件到项目
将.h和.cpp添加到项目中
2.2 C#版本
2.2.1 生成CNetInteface
1. 用户将C#编译成自己所用的.net平台
2.2.2 添加CNetInteface.Dll
1. 将CNetInteface.Dll添加到项目当中
3 使用SECS库
使用顺序
1. 创建通讯对象
2. 初始化参数
3. 开始通讯
4. 收发数据
3.1 创建SECS对象
CJngSecsEx m_JngSecs; // 金南瓜的SECS
3.2 设置通讯参数及建立通讯
1. 设置处理回调函数
m_JngSecs.SetCallback(::MsgCallback, ::OnStateChange, this);
2. 设置参数并且开始通讯
JS_SETTING setting;
setting.nConnectMode = m_bPassive?1:0;
setting.nDeviceID = 0;
setting.nPort = m_nPort;
strncpy_s(setting.pIP, m_pIP, 24);
setting.nT3 = 5000;
setting.nT5 = 5000;
setting.nT6 = 5000;
setting.nT7 = 5000;
m_JngSecs.StartSecs(setting);
3.3 构建SECS数据
1. 创建数据对象
CJsData pData;
2. 添加SECS数据
pData.AddList(4);
pData.AddAscii(“jin nan gua ke ji”);
pData.AddAscii(“1.0.4”);
pData.AddDouble(5.22);
pData.AddInt(512);
3.4 发送SECS数据
返回值为发送结果
long nCode = m_JngSecs.AsyncSend(2, 25, true, nTransaction, pData);
或者
long nCode = m_JngSecs.SyncSend(2, 25, true, nTransaction, pData, nStream, nFunc, nReplyTransaction, pReply);
4. API接口简介
4.1 C#版本
4.1.1 StartSecs 开始通讯
public int StartSecs(JS_SETTING setting)
1. 通知Driver开始通讯
2. 附带参数JS_SETTING包含超时、IP、端口号等
4.1.2 StopSecs停止通讯
public void StopSecs()
- 通知Driver停止通讯
SECE价格
优点
- 软件开发时间可以缩短90％
- 通讯消息的传输速率高达每秒200次
- 设备端智能处理所需的数据
- 完全的自主开发，无需担心第三方库的知识产权问题
- 提供EAP模拟器，随时可以调试项目
规范
•支持SEMI E5，E37协议
•支持SECS-II
•支持C，C ++，C＃，Labview
•支持Windows XP，7，8， 10，2008，2012，2015
• 支持VC6，VS2005、2008、2010、2012、2013、2015
应用
•半导体自动化，光伏，LED，平板显示器等行业流程，工厂cim、mes、eap等
HSMS SECS Driver：
人民币 3500
PC与PLC统一性接口
金南瓜One API提供一种统一的接口模块，支持modbus、三菱MC、欧姆龙Fins、倍福ADS、Ethernet/ip等通讯协议。
统一性的通讯方式、无需用户为每款协议进行设计和学习。
提供PC软件与PLC、PLC与PLC、PLC与senser等通讯解决方案。
金南瓜SECS战‘疫’
2019、2020年，在国内封测客户迈向工业4.0的过程，国外服务商人员不足、服务不到位，国内无胜任公司的情况下。
金南瓜科技作为封测企业的国产化合作伙伴。金南瓜克服各大难点、克服疫情，提供高效、稳定的产品，为国内封测企业提供工业4.0的基础。
在国产化的漫漫长路，金南瓜科技努力缩小与国际一流厂商的差距，提供高品质、优质服务的高端替代产品。金南瓜做到从无到有，从有到优，为中国崛起而努力。

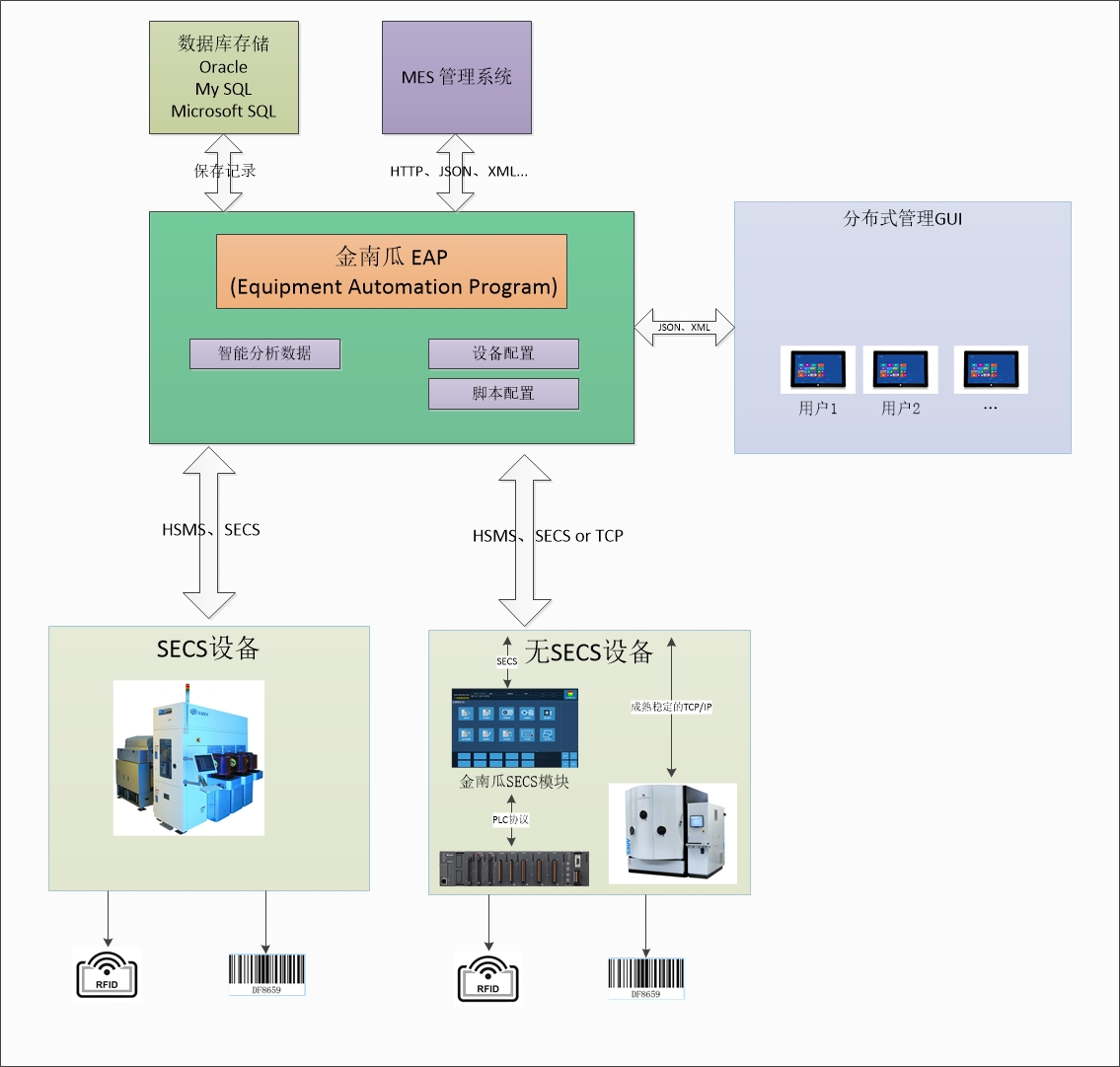

金南瓜EAP设备自动化系统
EAP（Equipment Automation Program） 设备自动化系统。
EAP针对制造业工厂对生产自动化的需求，提供与设备自动上传下载处理程式、数据自动采集、事件和警报的收集等功能，以及与上层系统如MES、RMS、SPC等实现实时信息交互的系统集成解决方案。
EAP作用
◆ 实现制造工厂的自动化生产，提高生产效率
◆ 实现与MES、MCS等上层系统的生产信息的自动交互
◆ 减少操作员的失误，比如跑错程序以及下错批次
◆ 减少手工操作对操作员的依赖，从而节省成本、提高产能
◆ 通过收集到的数据实时检测产品的生产异常，提高产品品质、增加良率
产品介绍
- 提供与设备自动上传下载处理程式、数据自动采集、事件和警报的收集等功能
- 采用配置开发技术，开发周期短、易于维护
- 添加新功能只需简单配置
- 可同时同时运行多个系统，每个系统皆为独立工作
- 采用多线程、事件驱动、动态加载处理模块
- 采用状态机（State Machine）技术，其特点是代码和逻辑分开，针对不同设备只需简单配置
- 预留标准的二次开发接口
- 单个服务器瘫痪，立即切换到新的其他服务器分担连接，实现无丢失服务
- 超高并发处理，单服务器可达上百的连接数量。
快速、稳定可靠，您的选择不会有错。
Distributed multi-threaded service
金南瓜SECS/GEM顶级半导体解决方案
金南瓜软件产品在世界上最先进的工厂中将成千上万的智能制造设备互联起来，创造工业4.0时代。金南瓜一直处于机器人、工厂自动化和智能制造技术的前沿。
时至今日，金南瓜是全球领先的智能制造和工业4.0设备连接产品供应商。这些产品可靠且成本有效地使制造设备和工厂软件系统能够通过工厂网络连接和通信，提供必要的基于模型的数据和控制能力，从而带来数百万美元的制造生产力效益。
金南瓜积极参与并领导电子、LED、光伏和半导体行业的许多设备连接标准.
我们的使命
我们的使命是实现智能、互联的工厂，让中国引领世界。
我们相信，通过使工厂设备更智能，允许它们“说话”，并提供决策工具，我们将有助于提高生产率、降低成本和提高质量。
我们的客户重视他们与我们的合作，因为我们专业的解决方案知识，我们的行业经验，我们的知识和领导与半标准，以及我们的企业价值观。
我们与客户创造最好的设备，最智能化的工厂，降低成本、提高良率和提高效率。
Golden Pumpkin software products interconnect thousands of intelligent manufacturing equipment in the world’s most advanced factories, creating the era of Industry 4.0. Golden Pumpkin has been at the forefront of robotics, factory automation and intelligent manufacturing technology.
Today, Golden Pumpkin is the world’s leading supplier of smart manufacturing and Industry 4.0 device connectivity products. These products reliably and cost-effectively enable manufacturing equipment and factory software systems to connect and communicate through the factory network, providing the necessary model-based data and control capabilities, resulting in multi-million dollar manufacturing productivity benefits.
Golden Pumpkin actively participates and leads many device connection standards in the electronics, LED, photovoltaic and semiconductor industries.
Our mission
Our mission is to realize smart, connected factories and let China lead the world.
We believe that by making factory equipment smarter, allowing them to “speak,” and providing decision-making tools, we will help increase productivity, reduce costs, and improve quality.
Our clients value their cooperation with us because of our professional solution knowledge, our industry experience, our knowledge and leadership with semi-standards, and our corporate values.
We work with customers to create the best equipment, the most intelligent factories, reduce costs, increase yields and increase efficiency.

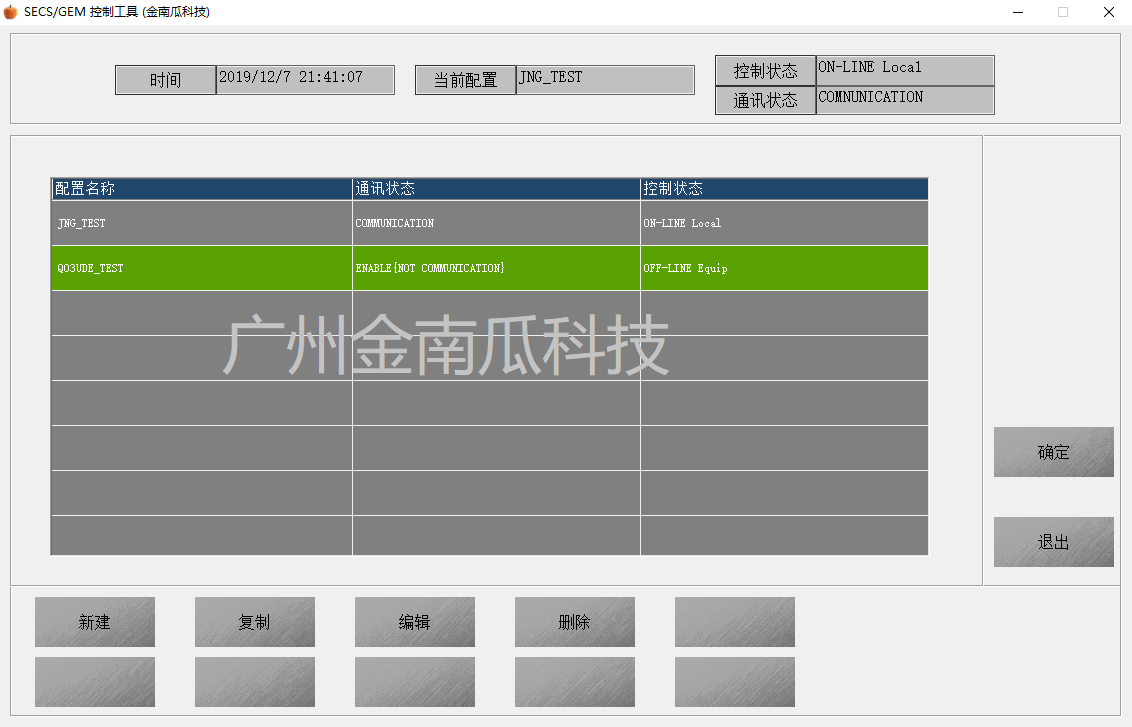

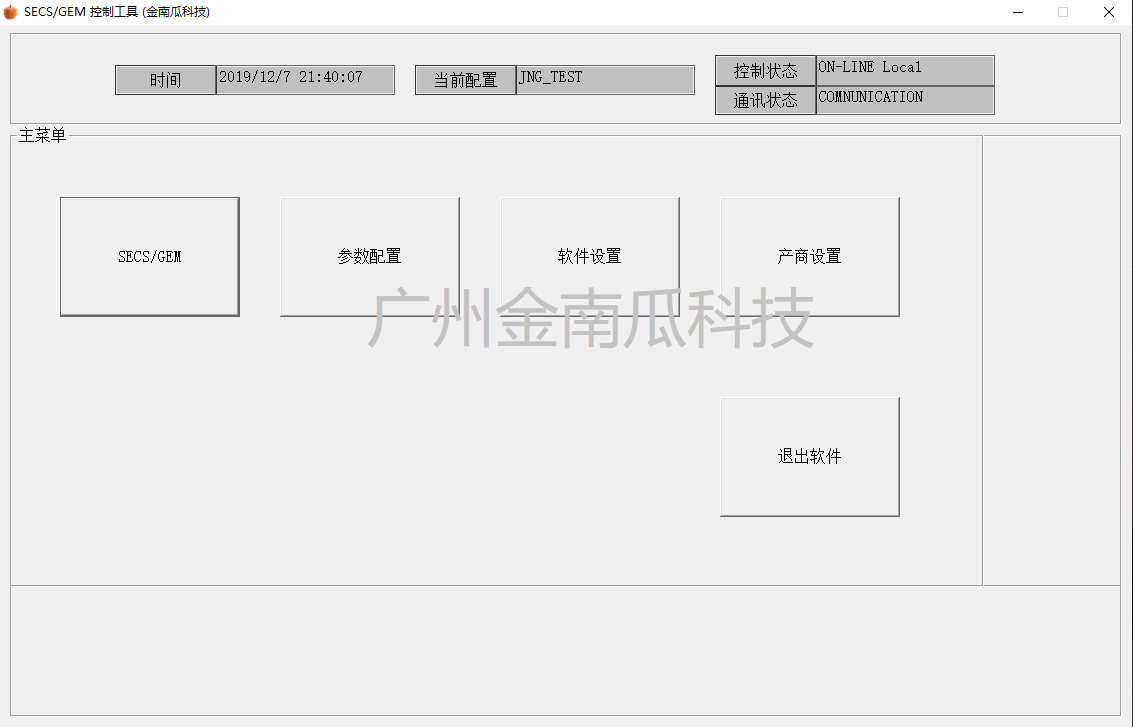

PLC SECS/GEM方案介绍
金南瓜PLC SECS/GEM 提供高效、稳定性的桥接转换。
特色：
1. 完整支持SECS/GEM标准，支持市面上绝大部分PLC
2. 组态模式配置接口
3. 完善的Log和追溯
4. 支持windowXP、7、10、2008、2012、2016
5. 无需安装，开箱即可使用，简单轻松批量化生成设备
6. 支持多PLC通讯场景
7. Message交换能力：500条/秒
Semi标准支持：
- E5（SECS II）
- E30（GEM）
- E37（HSMS）
高级版Semi标准支持：
- E40（Process Job）
- E87（Carrier Management）
- E90（Substrate Tracking）
- E94（Control Job）
PLC支持
- 西门子（全系列）
- 欧姆龙（全系列）
- 三菱（支持网口的，如FX5U、L、Q）
- 倍福（全系列）
- 施耐德（支持网口的）
- GE（支持网口的）
- 可配置通信，齐全的接口，R232/485、RJ45，VGA、HDMI等
- 实时设备数据显示，可追溯的完整日志，可追溯数年历史
- 同时支持数十台终端设备、模块通讯，多SECS/GEM通讯
- 支持modbus rtu、modbus tcp、mx conpnonet、opc等协议
- 可视化的中文整洁界面
搭配精小玲珑的机器
自购工控机性能：
| 项目 | 参数 |
| 系统 | Window XP、7、10、Server 2008、Server 2012、Server 2016 |
| CPU处理器 | 任意英特尔处理器 嵌入式低至Atom3930（可运行在倍福PLC） |
| 内存 | 2GB及以上 |
| 硬盘 | 32GB及以上 |
| 接口 | 1个网口 |

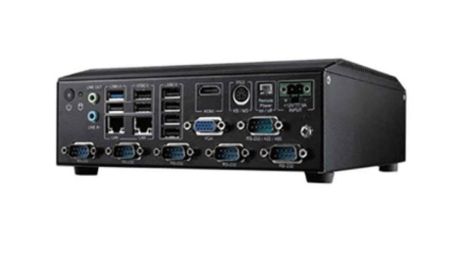

金南瓜模块性能：
